声工场(墙身)隔声降噪方案原理解析


对原建筑墙体进行隔音设计施工时,声工场通常会从“隔声”“吸声”“减振”三个方向实现最终隔声降噪的目的。让我们来看看大概的施工流程和思路:


根据隔音方案在原建筑墙体安装一定数量的JMJ-Q50墙身减振模块。

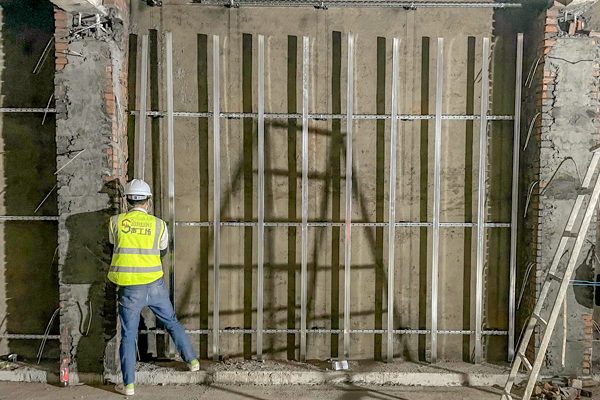

以墙身减振模块为基点安装高强度金属轻质龙骨。

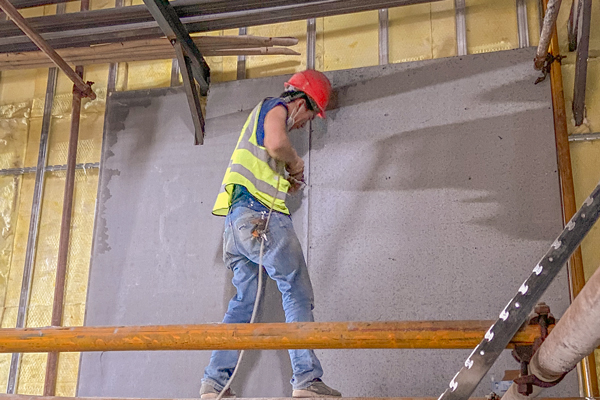

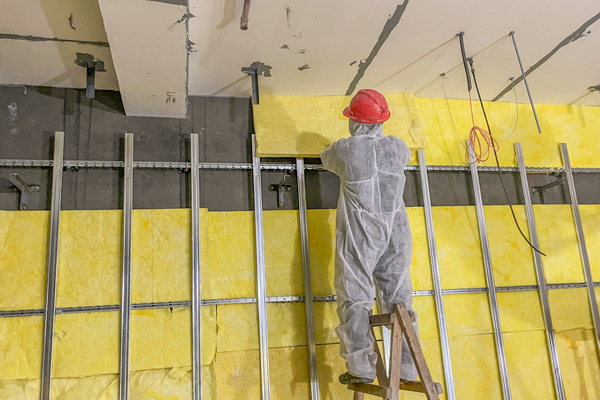

在龙骨与原建筑的墙体之间密铺JMX-B50吸声棉。在轻质龙骨上安装已合成JMJ-G2隔声毡的JMG系列隔声板。


至此,整个隔声层安装完成。隔声板反射室内音响设备产生的噪声,减少噪声往外传播;板间密封胶进一步阻止噪声通过空气传播。少量穿透隔声板的噪声则由后方的吸声棉吸收处理。而作为“支点”的减振模块则能有效阻断顽固的低频噪声从固体隔声材料传递到楼内所有固体结构。


不同材料各司其职,有效阻止室内音响设备产生的噪声往外传递,保证场所的噪声符合国家标准。




所需隔声材料

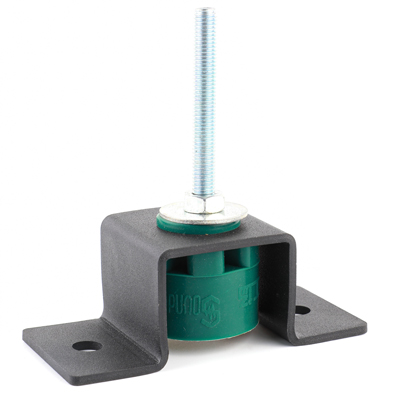

JMJ-Q50墙身减振模块


由U型高强度金属框体支架、高分子阻尼减振胶以及承重螺杆组合而成的(墙身隔音施工用)减振模块,能有效切断低频噪声的声桥,阻止室内产生的低频噪声沿固体建筑结构传递到其他空间。

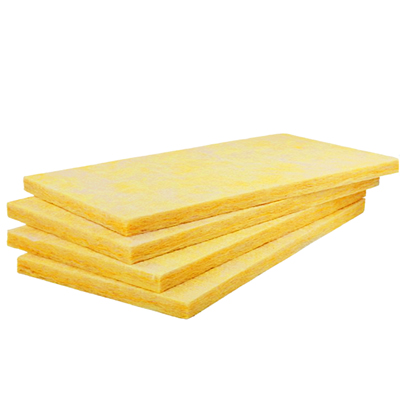

JMX-B50玻璃纤维吸声棉


采用石英砂、石灰石、白云石等天然矿石为原料,搭配纯碱、硼砂等辅料,混合加热熔成玻璃状后,再吹制成絮状细纤维。成品内部的玻璃纤维立体交叉相互缠绕,交织出无数立体空间,有效吸收各频段噪声。


JMX-B50吸声棉6大优点:

吸声:有效吸收日常产生的各频段噪声,缩短混响时间,提高音响效果和人声清晰度。

防火:达到国家A1级标准的防火材料,大大提高场所的安全性。

保温:具有优良的保温性能,有效隔绝热量传递,营造舒适的室内环境。

稳定:具有良好的物理稳定性,尺寸和外观不随温、湿度变化,不轻易产生形变。

轻质:厚度xxx的产品每平方米重量仅2.4-4kg,降低对钢架龙骨的负担,提高整体抗震性。

弹性:具有良好弹性,在一定的冲击力下不容易发生断裂。

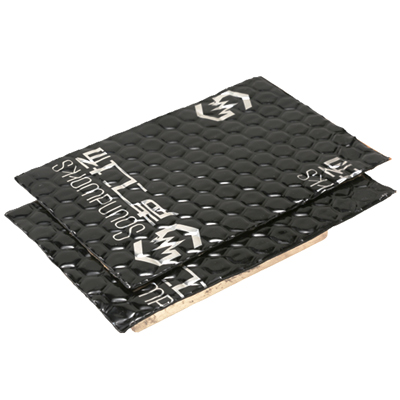

JMJ-G2高分子隔声毡


主体为高分子材料,搭配金属矿物通过先进工艺制成。2mm阻尼层外加表面复合0.1mm软铝箔。成品的平均密度为1.9kg/㎡,整体性能优于目前市面上大部分自粘隔声毡,具体表现为更好的防火、耐高温性能,更高的拉伸强度和柔软度。


除了拥有优秀的隔声性能和密度,JMJ-G2抗冲击能力良好,不易被外力破坏。同时也具有不错的防水能力,在湿度大的环境下能为其他材料提供良好的密封性。

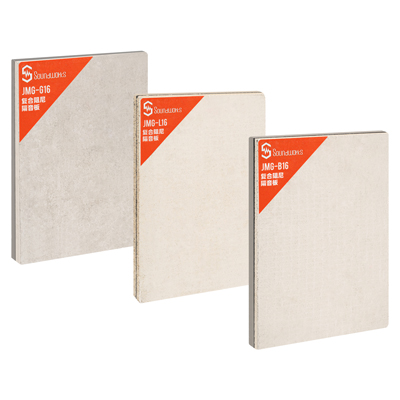

JMG系列复合阻尼隔声板


声工场隔声方案常用的三种隔声板分别为:L16、G16、B16,合成方案均为“6+2+8 ”,以2mm的阻尼材料分隔前后6mm和8mm的两种隔声材料。采用不同材质不同厚度的三种材料合成的隔声板,能大大降低声音在其内部的穿透性和折射性,有效阻隔噪声传播。


JMG-L16由 6mm玻特板 +  2mm阻尼板 + 8mm玻特板组成


JMG-B16由 6mm无机板 +  2mm阻尼板 + 8mm玻特板组成


JMG-G16由 6mm无机板 +  2mm阻尼板 + 8mm樱花板组成
